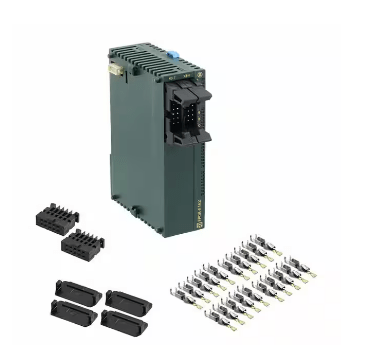

Mô đun mở rộng bộ lập trình PLC Panasonic AFP0RE16X

Sứ mệnh của chúng tôi là Tối đa hóa lợi ích của khách hàng bằng các sản phẩm nổi bật nâng cao hiệu suất và chức năng nâng cao.
Câu trả lời là FP0R, vượt trội so với các mẫu siêu nhỏ gọn cơ bản.

Đặc trưng

Trang bị cho các CPU đầu vào ra Analog FP0R.
Hiệu suất được cải thiện đáng kể, chức năng mở rộng
●Độ phân giải cao hơn: 14 bit (trước đây là 12 bit)

Độ phân giải cao hơn: 12 bit → 14 bit (đầu vào, đầu ra tương tự)
Độ chính xác cao hơn: ±0,6 % → ±0,2 % (ở 25 ℃ 77 ℉)
Đạt được khả năng điều khiển analog độ phân giải cao trong các ứng dụng như cuộn phim, điều khiển độ căng, điều khiển tốc độ cuộn và các hoạt động khác.

●Cũng có thể được sử dụng với các PLC khác ngoài dòng FP0R

Can also be used with other PLCs outside the FP0R series

●Cho phép chuyển sang hệ thống đa kênh và tối ưu hóa
Đầu vào lên đến 8 kênh: Chuyển đổi dễ dàng hơn sang hệ thống đa kênh. Và, với sự kết hợp đầu vào/đầu ra linh hoạt, các hệ thống có thể được tối ưu hóa.

●Chọn trong số 5 dải đầu vào và 6 dải đầu ra
Năm cài đặt đầu vào có thể lựa chọn: ±10 V, ±5 V, 0 đến +10 V, 0 đến +5 V, 0 đến 20 mA
Cài đặt đầu ra thứ sáu: ±10 V, ±5 V, 0 đến +10 V, 0 đến +5 V, 0 đến 20 mA, 4 đến 20 mA
Với hỗ trợ ±10 V, thậm chí có thể điều khiển vòng quay của động cơ.

Bộ điều khiển nhỏ với chiều cao 90 mm (3,54 in) và chiều rộng 25 mm (0,98 in).
Ngay cả khi được mở rộng với ba đơn vị mở rộng, tổng chiều rộng chỉ là 100 mm (3,94 in).

Nhỏ nhất trong phân khúc
Kích thước thân máy siêu nhỏ gọn giúp tiết kiệm không gian tạo điều kiện thu nhỏ các máy móc, thiết bị và bảng điều khiển mục tiêu.

Smallest in its class

Tự động sao lưu tất cả dữ liệu không dùng pin
Loại F có FeRAM tích hợp, cho phép tự động lưu tất cả dữ liệu mà không cần pin dự phòng.
Điều khiển đa trục (4 trục) khả dụng mà không cần khối mở rộng.
Đầu ra xung tích hợp cho bốn trục (mỗi trục tối đa 50 kHz)

Multi-axis (4-axis) control is available without expansion units.

Được trang bị cổng RS485
Lên đến 99 đơn vị có thể được kết nối, mở rộng các ứng dụng cho lĩnh vực kinh doanh có ý thức sinh thái.
Liên kết PLC khả dụng với tối đa 16 dòng FP và thiết bị FP0R khác.
Xử lý tốc độ cực cao
80 ns/bước ( lệnh trong ST)
* Trong phạm vi từ 0 đến 3.000 bước chương trình
Bộ nhớ chú thích độc lập dung lượng lớn
Bảo trì và quản lý chương trình trở nên dễ dàng hơn.
Cổng công cụ USB được cung cấp dưới dạng thiết bị tiêu chuẩn
Có khả năng truyền chương trình tốc độ cao với USB 2.0
Chức năng điều khiển vị trí
Một loạt các câu lệnh chuyên dụng cho phép điều khiển vị trí độ chính xác cao.
Bộ nhớ chương trình/dữ liệu dung lượng lớn
Dung lượng chương trình: tối đa 32 k bước.
Thanh ghi dữ liệu: tối đa 32 k words

Điều khiển vị trí

■Điều khiển định vị Jog (lệnh F171)
Có thể bắt đầu chuyển động mà không cần giá trị mục tiêu đặt trước. Khi tín hiệu dừng được đưa vào, giá trị mục tiêu được đặt và chuyển động bị chậm lại cho đến khi dừng.

Jog positioning control (F171 instruction)

■Cài đặt riêng cho tăng tốc và giảm tốc
(có sẵn cho các lệnh F171, F172 và F174)
Thời gian tăng tốc và thời gian giảm tốc có thể được đặt riêng.

Individual settings for acceleration and deceleration

■Thay đổi tốc độ
(có sẵn cho lệnh F171 và F172)
Tốc độ mục tiêu có thể được thay đổi bằng đầu vào tín hiệu bên ngoài trong khi vận hành Jog hoặc vận hành điều khiển hình thang.

■Đo tần số xung (lệnh F178)

■Đầu ra xung 4 trục tích hợp (Loại đầu ra bóng bán dẫn)
Hai bộ có thể đồng thời trải qua phép nội suy tuyến tính hai trục.
Không yêu cầu tính toán hoặc lập trình tốc độ phức tạp.
Nội suy tuyến tính hai trục khả dụng bằng cách sử dụng lệnh chuyên dụng F175. Ví dụ, hai bộ chẳng hạn như hai bảng X-Y có thể được điều khiển đồng thời.

Built-in 4-axis pulse outputs (Transistor output type)

■Bộ đếm tốc độ cao và đầu ra xung
Có thể kết hợp các chương trình bậc thang để tạo ứng dụng đếm tín hiệu xung từ bộ mã hóa thông qua đầu vào bộ đếm tốc độ cao và điều chỉnh tần số xung đầu ra dựa trên số đếm để đồng bộ hóa tốc độ trục phụ với tốc độ trục chính.

Trong hình trên, tốc độ của băng tải 1, được điều khiển bằng biến tần, được đo dựa trên số xung của bộ mã hóa và các xung được xuất ra động cơ phụ (để vận hành chạy bộ) theo tốc độ đã đo để đồng bộ hóa tốc độ của băng tải 2.

■Đầu ra PWM đa điểm tích hợp (4 kênh)
Cổng đầu ra xung của FP0R cũng có thể đóng vai trò là cổng đầu ra PWM. Một trong những ví dụ ứng dụng là đầu ra điện áp tương tự, có thể được sử dụng để điều khiển tốc độ biến tần.

Built-in multipoint PWM outputs (4 channels)

Thông số kĩ thuật Mô đun mở rộng bộ lập trình PLC Panasonic AFP0RE16X

Spec Detail

Item	Specifications
Product Number	AFP0RE16X
Part Number	AFP0RE16X

Input specifications

Item	Specifications
Rated input voltage	24 V DC
Applied voltage range	21.6 to 26.4 V DC
Rated input current	4.7 mA approx. (at 24 V DC)
Input impedance	5.1 kΩ approx.
Input points per common	16 points / common
Min. ON voltage/ON current	19.2 V / 2 mA
Max. OFF voltage/OFF current	2.4 V / 1.2 mA
Response time : OFF→ON	2 ms or less
Response time : ON→OFF	Same as above
Insulation method	Photocoupler
Remark	Since the response time of X0 to X7 is very fast (for high-speed counter input) the FP0 happens to chattering noise as an input signal. To prevent this, it is recommended that the timer should be put in the ladder program.
