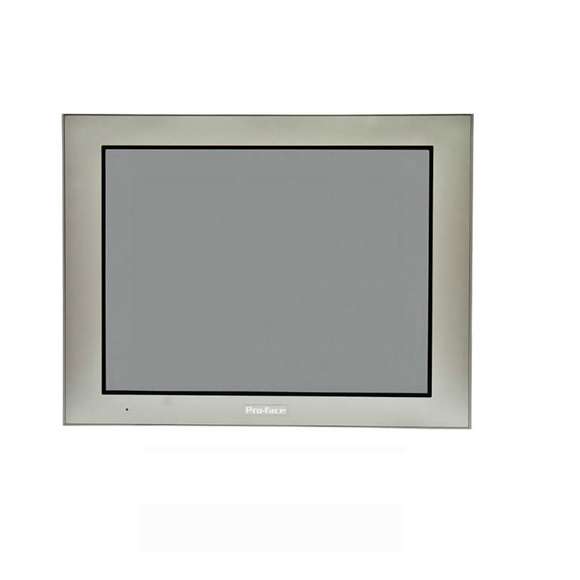

Màn hình Proface 15.6” LCD TFT ST6000 Series PFXST6700WAD

ST6000: Tiêu chuẩn Pro-face mới

Khả năng kết nối tốt nhất trong lớp, Chức năng HMI mạnh mẽ và Khả năng tương thích đầy đủ với các sản phẩm GP-Pro EX và GP3000 Pro-face kế thừa. Trình điều khiển HMI GP4000 cho phép bạn “nói chuyện” với PLC, hệ thống thị giác, bộ điều khiển chuyển động, bộ điều khiển nhiệt độ, biến tần, đầu đọc mã vạch và bộ truyền động ưa thích của bạn.

Thông số kĩ thuật Màn hình Proface PFXST6700WAD

Thông số kỹ thuật chức năng

Display Type	TFT Color LCD
Display Size	(15.6-inch) Wide
Resolution	FWXGA TFT (1,366 x 768 Pixels)
Effective Display Area	344.23 x 193.54 mm (13.55 x 7.62 in)
Display Colors	16 million colors
Backlight	Backlight White LED (Not user replaceable. When replacement is required, contact customer support.)
Brightness Control	16 levels (Adjusted with touch panel or software)
Application Memory	PFXST6700WAD When using BLUE:FLASH EPROM 128MB Removable System: No PFXST6700WADE When using GP-Pro EX: – Media: FLASH EPROM – Screen Area: 64MB Use the screen area when the user font area’s capacity is exceeded – for example, when an image font or a picture font is used. – User Font Area: 8MB – Logic Program Area: 132KB (Equivalent to 15,000 steps) Up to 60,000 steps can be converted in software. However, this reduces application memory capacity (for screen data) by 1 MB. – Free Space: None Removable System: No
Touch Panel Type	Resistive film (analog, single touch)
Touch Panel Resolution	1024 x 1024
Ethernet (LAN)	IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, Connector: Modular jack (RJ-45) x 2
USB (TYPE-A)	Connector: USB 2.0 (Type A) x 1, Power supply voltage: 5 Vdc ±5 %, Maximum current supplied: 500 mA, Communication distance: 5 m [16.4 ft.]

Thông số kỹ thuật chung

Rated Input Voltage	24 Vdc
Input Voltage Limits	19.2 to 28.8 Vdc
Allowable Voltage Drop	10 ms or less
Power Consumption	15 W or less when power is not supplied to devices via fron USB, 5.4 W or less when screen turns off the backlight (standby mode) (Max 18.5 W)
In-Rush Current	30 A or less
Voltage Endurance	1,000 Vac, 20 mA for 1 minute (between charging and FG terminals)
Insulation Resistance	500 Vdc, 10 MΩ or more
Dust	0.1 mg/m3 (10-7 oz/ft3) or less (non-conductive levels)
Pollution Degree	For use in pollution degree 2 environment
Vibration Resistance	IEC/EN 61131-2 compliant, 5 to 9 Hz single amplitude 3.5 mm [0.14 in.], 9 to 150 Hz fixed acceleration: 9.8 m/s2, X, Y, Z directions for 10 cycles (approx. 100 min.)
Structure	IP65F, Type 1, Type 4X (indoor use only), Type 13 (on the front panel when properly installed in an enclosure
Cooling Method	Natural air circulation
Weight Approx.	2.7 kg (5.95 lb) or less

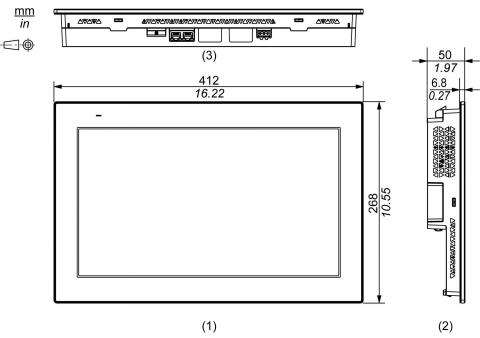

External Dimensions	412 x 268 x 50 mm (16.22 x 10.55 x 1.97 in)
Panel Cut Dimensions	394 x 250 mm (15.51 x 9.84 in) Panel thickness area: 1.6…5 mm (0.06…0.2 in)
