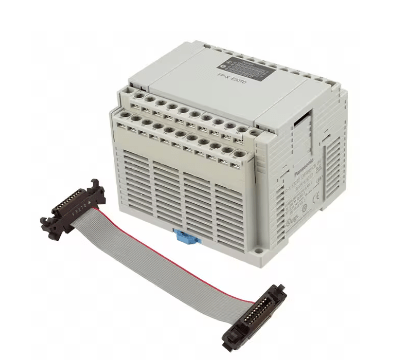

Mô đun mở rộng bộ lập trình PLC Panasonic AFPX-E30TD

PLC đa năng & kinh tế( mới)

Đặc trưng

Rất nhiều điểm I/O -150 điểm tối đa. [L40□ / L60□]

Nếu khách hàng không thể dự đoán số lượng điểm I/O mà máy móc và thiết bị của mình cần trong tương lai, họ sẽ cảm thấy do dự và khó chịu. Tuy nhiên, số I/O của FP-X0 có thể đạt tối đa 150 điểm. bằng cách sử dụng thiết bị mở rộng FP-X. Do đó, sự khó chịu và do dự của khách hàng có thể được loại bỏ.
(L14R và L30R không có chức năng mở rộng nên không thể mở rộng.)

• Số khối mở rộng tối đa lên tới 3 khối.

Cáp giữa các mô đun có thể được uốn cong để
lắp đặt song song, do đó tiết kiệm không gian lắp đặt.

Mở rộng hơn nữa và nhiều chức năng hơn đạt được bằng cách sử dụng đơn vị mở rộng FP0R hiện có một cách dễ dàng [L40□ / L60□]

Số lượng đơn vị mở rộng FP0R tối đa lên tới 3 sau khi các đơn vị điều khiển được trang bị bộ điều hợp( adapter).
Có thể đạt được phạm vi ứng dụng rộng hơn bằng cách sử dụng [đầu ra bóng bán dẫn], [I/O tương tự], [đầu vào cặp nhiệt điện] và [I/O LINK (mạng)].
Chỉ có thể cài đặt một bộ điều hợp mở rộng FP0 trên thiết bị điều khiển.
Ngoài ra, hai thiết bị mở rộng FP-X có thể được cài đặt sau khi bộ điều hợp được cài đặt.
(L14R và L30R không có chức năng mở rộng nên không thể mở rộng.)

Bên cạnh cáp mở rộng được cung cấp có các loại 8 cm (3.150 in), 30 cm (11.811 in) và 80 cm (31.496 in) cũng được bán riêng.
Chúng có thể được uốn cong hoặc duỗi thẳng. (Tổng chiều dài phần mở rộng nằm trong khoảng 160 cm 62,992 in.)

Cả hai đều là 90 mm (3,543 in) và có thể được cài đặt trong tủ.

Tốc độ xử lý siêu cao

Tốc độ siêu cao 80 ns/bước cho 0 đến 3.000 bước (lệnh ST). Tốc độ xử lý 580 ns/bước cho 3.001 bước trở lên (Chỉ dành cho L40□ và L60□).

Thân máy được trang bị đầu ra rơle và bóng bán dẫn kết hợp

Body equipped with combined relay and transistor output

Chức năng đầu ra xung / Chức năng bộ đếm tốc độ cao

Pulse output function / High-speed counter function

Chức năng đầu ra xung của FP-X0 (1 trục cho L14R và 2 trục cho L30R / L40□ / L60□) được tích hợp trong phần thân của thiết bị điều khiển.
So với PLC trước đó phải sử dụng các thiết bị định vị tiên tiến hoặc cụ thể hoặc nhiều hơn hai thiết bị điều khiển đa trục, FP-X0 về cơ bản chỉ sử dụng một thiết bị, do đó tiết kiệm không gian và giảm chi phí.

Bộ đếm tốc độ cao 4 điểm tích hợp

4 điểm cho 1 pha hoặc 2 điểm cho 2 pha (X0 đến X3)

Áp dụng phép nội suy tuyến tính 2 trục [L40□ / L60□]

Nội suy tuyến tính 2 trục là một loại chức năng điều khiển 2 trục động cơ và làm cho cánh tay robot và đầu công cụ thực hiện chuyển động theo đường chéo đồng thời, được áp dụng trong các bộ phận gắp & lắp của xe xếp, điều khiển bàn làm việc XY và cắt tấm đế …
